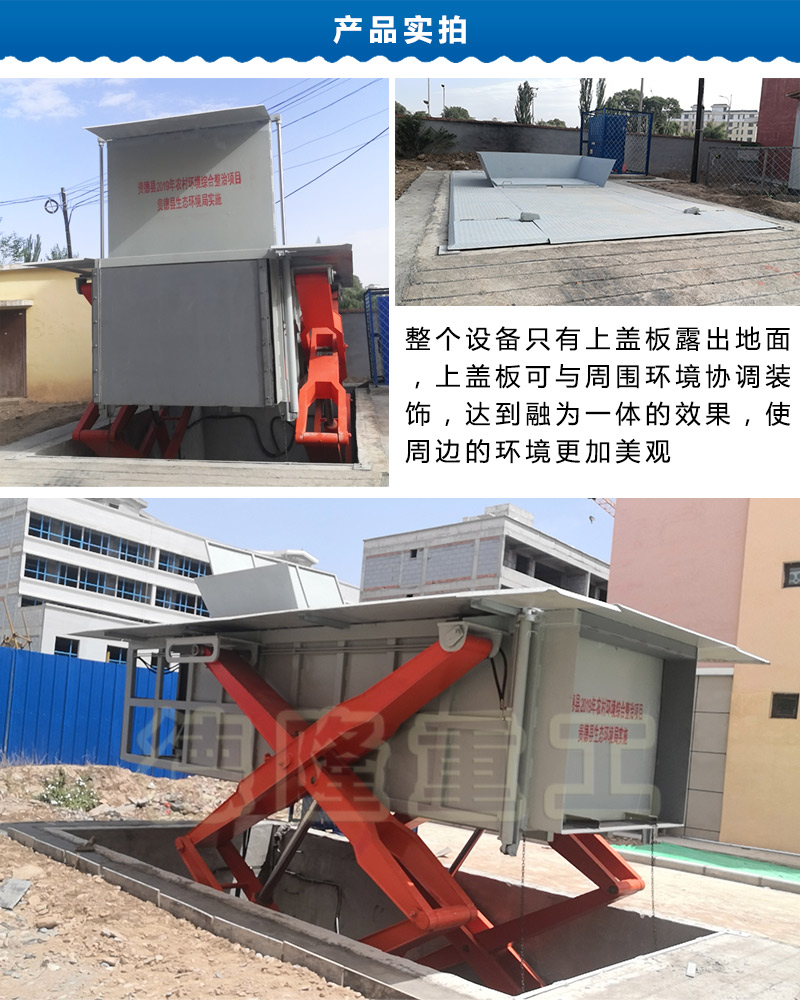

地埋垃圾中转站 地埋垃圾中转站主要由举升架、举升油缸、压缩箱总成、液压泵站、电控操作柜、排污装置组成。 1、举升架 采用加厚钢板焊接而成,坚固平稳、安全可靠;结构采用平行四边形绞架形式,工作时候一边固定,另一边滑动,具有行程放大功能,这种结构不但能是压缩箱举升平稳,而且能减少举升油缸的行程,降低成本;举升架通过销轴与压缩箱链接,通过举升油缸的动作完成压缩箱的升降;举升架上面还设计有机械的安全装置,当环卫工人到地坑内打扫卫生的时候,打开安全装置,可防止由于举升油缸内泄造成压缩箱下降。 2、举升油缸 举升油缸通过销轴与举升架连接,其两边的销轴孔都装有关节轴承,这样可避免由于安装误差造成对油缸的损坏。 地埋垃圾中转站 3、压缩箱总成 由压缩箱体、压缩推铲、压缩油缸、箱体前门、前门锁紧装置、前门锁紧油缸、活动上盖以及检修孔组成;压缩箱体是整个设备的主要受力部件,其上下底板和侧板全部用加厚钢板焊接而成,并且有加强槽钢加固;箱体两侧各有两个铰耳座与举升架连接,完成压缩箱的升降。 4、排污装置 设备基础设有污水井,垃圾压缩出的污水可沿地坑流水槽流到污水井,污水井内安装污水泵可及时将污水排到市政污水管网内进行处理(无污水管网的地区还设有污水储存池,污水可暂时在里面储存,等满后可用吸污车运到污水处理厂进行处理)。 5、液压泵站 采用单电机带双联泵工作,零压启动;低压时双泵供油可快速运行,高压时低压泵卸荷,高压泵单独工作高压慢行;工作程序由控制器控制,压缩时控制压力继电器,压力达到18-20兆帕时延时10秒,推铲可自动退回;举升油缸由行程开关控制,只有压缩箱体举升出地面以后前门油缸才能动作,这样可防止压缩箱在地坑内由于误操作将前门打开,损坏前门;主要配件采用厂家产品,质量可靠。 6、电器操作柜 设标准操作柜和无线遥控器两程操作模式,操作人员既可在操作间内进行操作也可用无线遥控器在室外操作;操作电压为24V安全电压。 7、喷雾降尘除臭装置 有水箱、潜水泵、喷头及管路组成;当垃圾干燥时,在卸料时候灰尘飞扬,同时也影响垃圾压缩质量,可用喷水降尘,增加湿度,提高压缩质量;也可转换用水箱中的水,在水箱中加除臭杀菌剂,起到降尘除臭杀菌的作用。 |
