首页 >> 新闻资讯 >>技术文章 >> 集装箱式垃圾压缩机的结构组成
详细内容

集装箱式垃圾压缩机的结构组成

时间:2021-10-29     作者:www.hndlhw.cn【原创】   阅读

集装箱式垃圾压缩机又叫分体式垃圾压缩机,它是采用水平直压技术,垃圾压缩与储存分体设计、上料方式有前翻斗分体式、侧翻斗分体式、后翻斗分体式、平台上料等几种机构组成;可一个压缩装置配两个(多个)垃圾集装箱,因此该设备也称为一机两箱垃圾压缩机(也可一机多箱垃圾压缩机);可配套转运车辆为车厢可卸式垃圾车(勾臂式垃圾车)。




集装箱式垃圾压缩机主要由垃圾压缩机总成、翻转装置(选装项)、抱箱装置、推拉箱装置、提门装置、垃圾集装箱、移位装置(选装项)、液压系统、电控系统等构成。


垃圾压缩机总成

由压缩机体、压缩推头等组成,当生活垃圾进入压缩仓后,启动压缩油缸,推动压缩推头移动,将压缩仓内的垃圾推至分体式垃圾箱内,压缩推头随压缩油缸复位后,等垃圾进入压缩仓后,再次循环工作。


垃圾压缩机总成


翻转装置(选装项)

当满载垃圾的小推车送至收集站后,将小车内的垃圾倒入翻斗内,随后启动倾翻油缸,把翻斗内的垃圾倒入垃圾压缩仓内后,倾翻油缸停留几秒钟后再复位。


翻转装置


推拉箱、抱箱与提门装置

推拉箱装置由推拉箱油缸、拉钩、拉箱导轨合件组成,它根据需要将压缩装置与分体式垃圾箱合拢或分开;抱箱装置由抱箱油缸、抱钩、抱钩转轴合件组成,它根据需要将压缩装置与分体式垃圾箱锁紧或松开;提门装置由提升油缸、提钩、导向杆等组成,当压缩装置与分体式垃圾箱锁紧后,它将闸门提起;当分体式垃圾箱压满后,它将闸门放下。


推拉箱、抱箱与提门装置


移位装置(移箱平台)

移位装置主要是用移箱机构平车将集装箱移动以达到压缩机与集装箱准确对接,其主要工作原理是通过一条液压油缸与移箱机构平车联接进行推进和拉回动作;利用移箱机构平车下面的8组行车轮组按照*的速度沿下面预埋安装的轻轨上平稳运行达到移位效果;其液压油缸及配套的液压元件电器元件采用正规厂家,*移位装置的运行可靠性。


移位装置(移箱平台)


液压系统

垃圾压缩机的液压系统主要由叶片泵、电磁溢流阀、电磁换向阀、调速阀、压力继电器、吸油滤油器、回油滤油器、电动机、空气滤清器、液位计、压力表、油箱、油缸等元器件组成;根据垃圾压装过程中先小后大的受力特点,采用了双泵工控的先进技术,*压缩机推头前进时小力快速推入,大力慢速压装,推头后退时快速工作,使整套液压控制系统不仅*、而且动力强大(推力达25吨以上)。

电控系统

垃圾转运站电控系统主要由配电柜、操作盘、接触器、继电器等控制元件等组成;操作人员通过操作盘实现对压装机的控制。

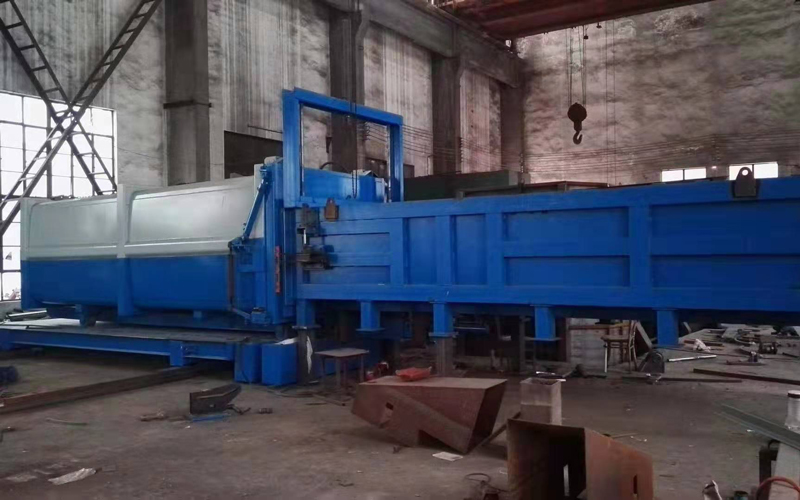

集装箱式垃圾压缩机
